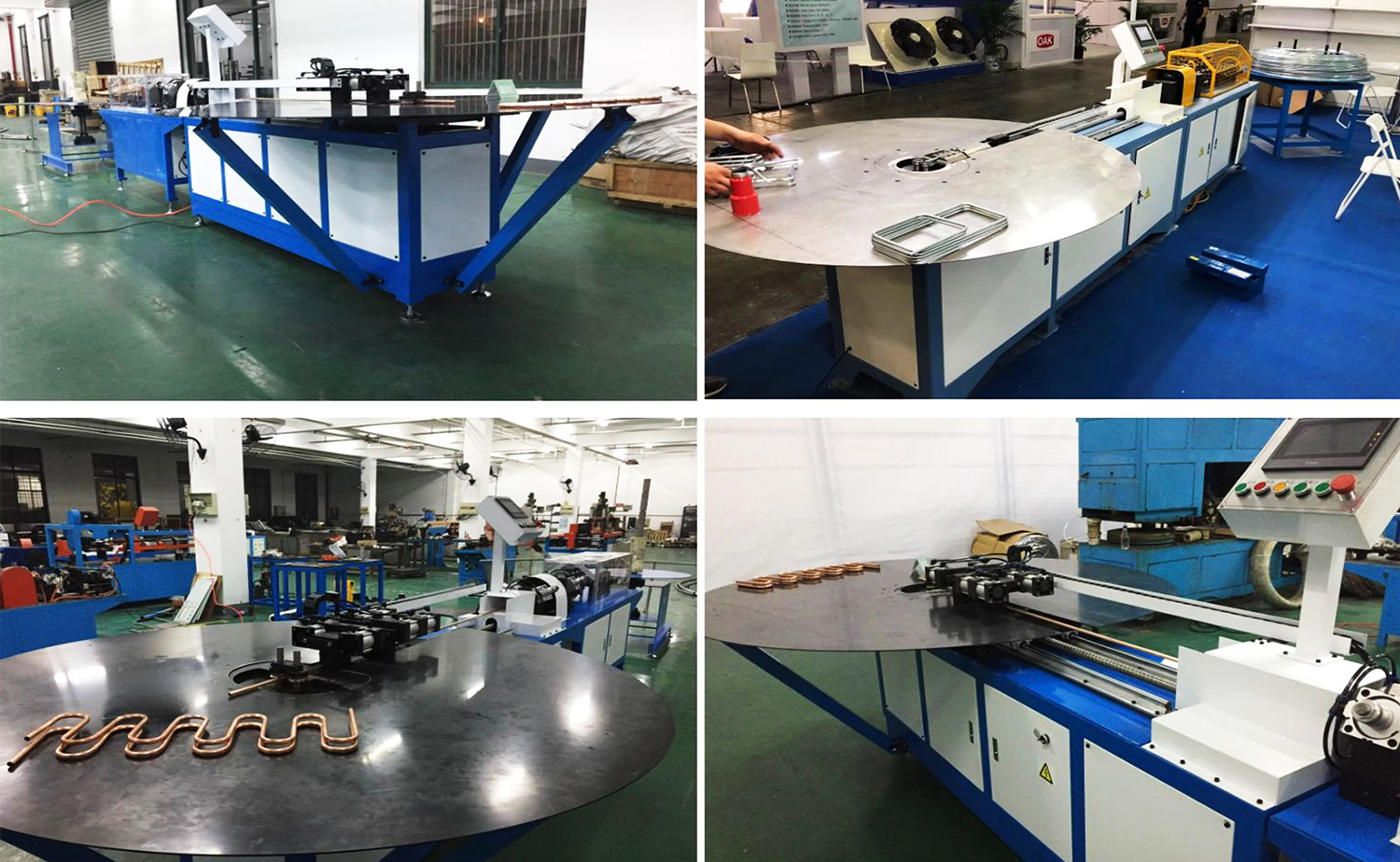

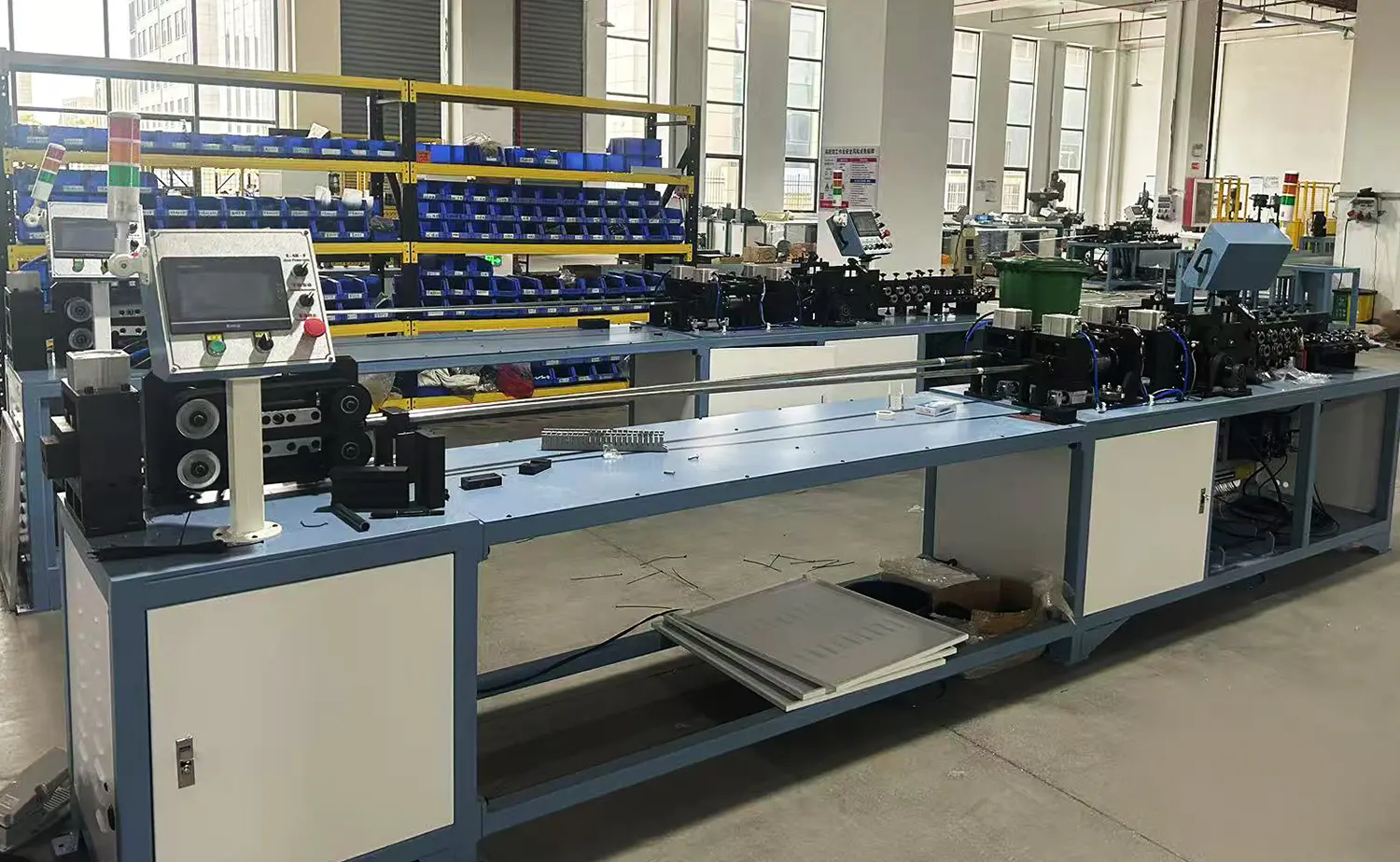

SB-20CNC ซีรี่ส์ เครื่องดัดโค้งอัตโนมัติเต็มรูปแบบ

กลับ

  • SB-20CNC ซีรี่ส์ เครื่องดัดโค้งอัตโนมัติเต็มรูปแบบ
  • SB-20CNC ซีรี่ส์ เครื่องดัดโค้งอัตโนมัติเต็มรูปแบบ
  • SB-20CNC ซีรี่ส์ เครื่องดัดโค้งอัตโนมัติเต็มรูปแบบ
  • SB-20CNC ซีรี่ส์ เครื่องดัดโค้งอัตโนมัติเต็มรูปแบบ

คุณสมบัติ

พารามิเตอร์พื้นฐาน

วีดีโอ

การใช้งานในอุตสาหกรรม

ติดต่อเรา

คุณสมบัติ

เครื่องดัดโค้งแบบอัตโนมัติเต็มรูปแบบผสานรวมการคลาย การยืด การตัด และการดัดงอไว้ในขั้นตอนเดียว ออกแบบมาโดยเฉพาะสำหรับการแปรรูปท่ออะลูมิเนียม ทองแดง หรือท่อ Bundy แบบเดี่ยว เมื่อเปรียบเทียบกับวิธีการแบบแมนนวลแบบดั้งเดิม ระบบอัตโนมัตินี้ช่วยเพิ่มประสิทธิภาพได้อย่างมากและลดต้นทุนค่าแรง

แม่พิมพ์จับยึดแบบสามส่วนช่วยลดการบิดเบี้ยวของท่อ ทำให้มั่นใจได้ถึงคมตัดที่ราบรื่นและแม่นยำ รักษาความเข้มข้นของความเที่ยงตรงสูง ทำให้มั่นใจในคุณภาพการเชื่อมที่ดีเยี่ยมในกระบวนการต่อๆ ไป ระบบการตัดแบบไร้เศษใช้การตัดแบบหมุน 360° พร้อมการจับยึดแบบสองจุด ช่วยให้มั่นใจได้ถึงการตัดที่สะอาดโดยไม่สูญเสียวัสดุ

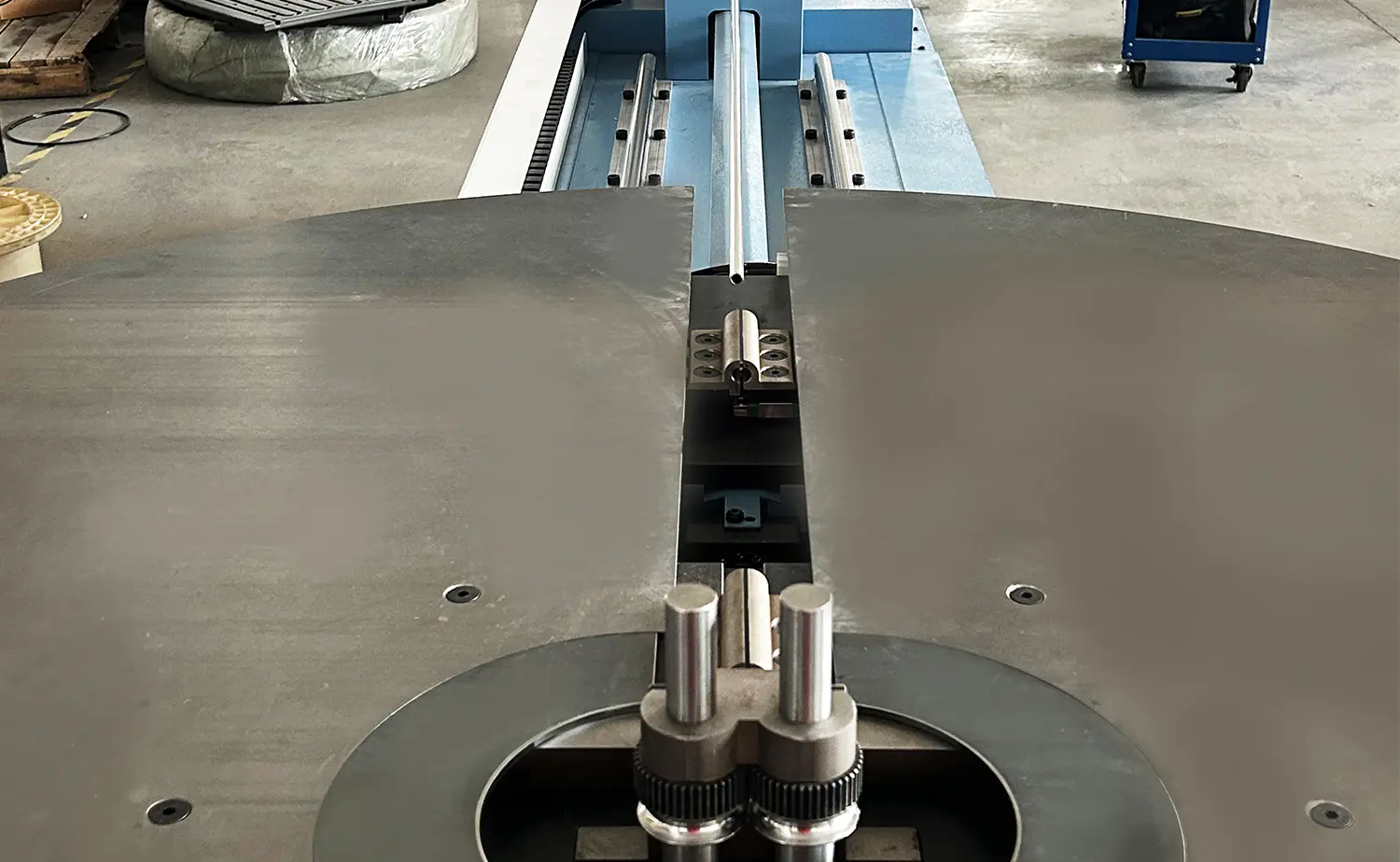

เครื่องจักรมีระบบดัดงอที่ควบคุมด้วยเซอร์โวซึ่งได้รับการจดสิทธิบัตรแล้ว ออกแบบมาเพื่อให้ได้มุมและทิศทางการดัดที่แม่นยำ เครื่องมือดัดโค้งที่ออกแบบเป็นพิเศษรับประกันรัศมีการโค้งงอที่สม่ำเสมอโดยมีการเสียรูปน้อยที่สุด ส่งผลให้ได้โค้งงอคุณภาพสูงและดึงดูดสายตา

ตารางพารามิเตอร์

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ ข้อมูล
วัสดุท่อ ท่อทองแดง / ท่ออลูมิเนียม / ท่อบันดี้
ความกดอากาศ 0.5-0.6 เมกะพาสคัล
แรงดันไฮดรอลิก 5-7 เมกะปาสคาล
เส้นผ่านศูนย์กลางท่อ Φ3-20 มม. (เปลี่ยนแม่พิมพ์)
ความหนาของผนังท่อ 0.3-1.5 มม
ความสามารถในการดัด หลอดเดียว
มุมดัด 1~210 องศา
รัศมีการดัด R11~R50 (เปลี่ยนแม่พิมพ์)
ดัดครั้ง มากถึง 110 ครั้ง/รอบ
ความยาวการให้อาหาร 10-700 มม./ครั้ง สามารถป้อนได้หลายครั้ง
ขนาดโต๊ะ Φ1-5 ม. (สามารถปรับแต่งได้)
ระบบควบคุม ควบคุม PLC / หน้าจอสัมผัส
กำลังมอเตอร์ 9 กิโลวัตต์
ระบบไฟฟ้า 380V, 50Hz, 3 เฟส (กำหนดเอง)
มิติข้อมูล 2350×780×1590 มม. 1570×530×1170 มม. (ไม่รวมโต๊ะ)

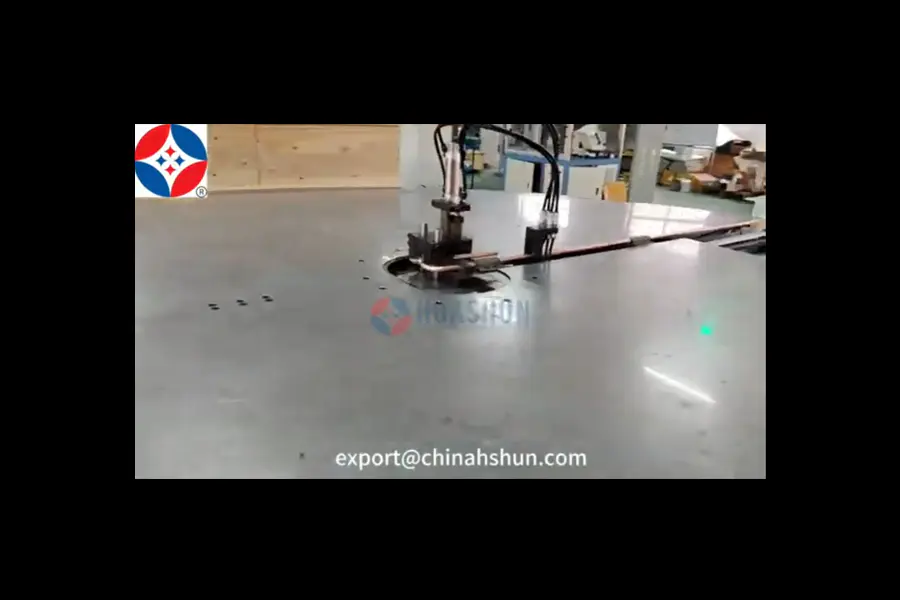

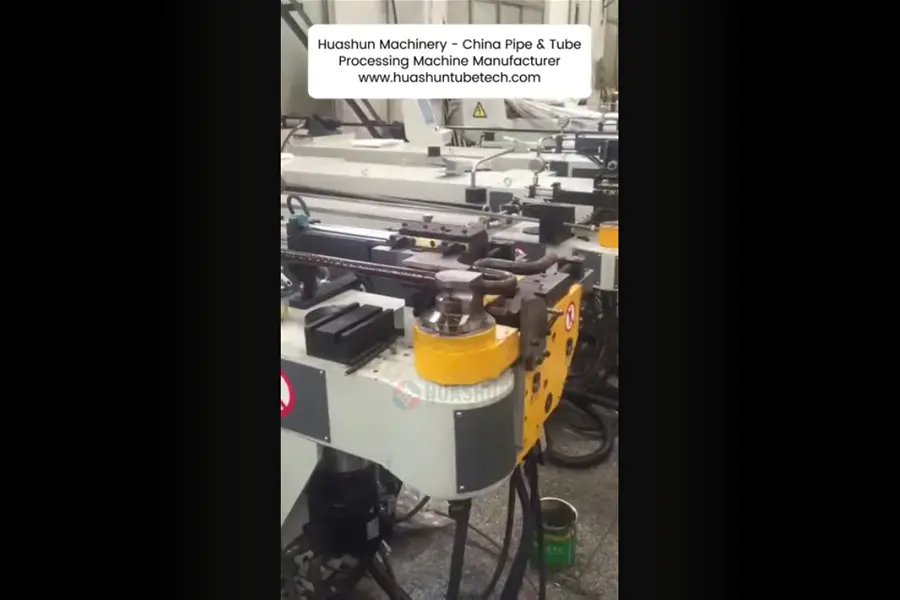

วีดีโอ
